Markvibrator

Vad är en markvibrator?

En markvibrator är en maskin som används för att komprimera och stabilisera markmaterial, såsom sand, grus och asfalt, och är ett avgörande verktyg inom bygg- och anläggningsarbete. Den fungerar genom att utnyttja maskinens vikt och vibrationer för att skapa en jämn, kompakt yta som minskar risken för framtida sättningar och skador i konstruktioner.

Markvibrator padda

En markvibrator kallas ofta för olika slanguttryck på byggarbetsplatser. Det vanligaste namnet är padda, vilket de flesta i branschen direkt förstår. Andra uttryck som förekommer är vibbra, en kortform av vibrator, samt platta eller vibratorplatta, som syftar på maskinens kompakta form. Oavsett vilket ord som används handlar det om samma maskin - en markvibrator som packar jord, grus eller asfalt för att skapa en stabil yta.

Användningsområden och funktion

En markvibrator används främst för att komprimera och stabilisera underlag vid byggprojekt, och den spelar en central roll vid skapandet av en stabil grund för byggnader, vägar, stenläggningar och andra konstruktioner. Här är några av de vanligaste användningsområdena:

• Husgrunder – Vid byggandet av en husgrund är det viktigt att marken under komprimeras ordentligt för att undvika sättningar som kan leda till allvarliga skador i framtiden. Markvibratorn komprimerar underlaget så att bygggrunden blir stabil och hållbar.
• Vägbyggen – Markvibratorer används också för att komprimera de underliggande skikten av grus och sten innan asfaltering, vilket ger en jämn och solid grund för vägbyggnad.
• Stenläggning och plattläggning – För att stenbeläggningar och plattläggningar ska vara stabila och hålla över tid krävs att underlaget är väl packat. Här är markvibratorn oumbärlig eftersom den säkerställer att stenarna ligger stadigt och inte förskjuts.
• Landskaps- och trädgårdsprojekt – Vid mindre projekt som gångvägar eller uteplatser används markvibratorer för att komprimera jorden eller sanden, vilket ger en stabil grund för stenläggning eller andra strukturer.
• Kabel- och rörgravar – Vid nedläggning av kablar och rör under mark används markvibratorer för att komprimera marken runt rören, vilket skyddar dem från att skadas av markrörelser och gör att de ligger stabilt.

Hur är en markvibrator beskaffad?

En markvibrator består av ett antal viktiga komponenter som tillsammans gör det möjligt för maskinen att utföra sin uppgift effektivt. Den är byggd kring en motor som driver ett vibrationselement, vilket i sin tur överför vibrationerna till bottenplattan som kommer i kontakt med marken.

Beståndsdelar i en markvibrator

• Motor – Maskinens hjärta är dess motor, som kan vara bränsledriven (bensin eller diesel) eller eldriven. Det är motorn som driver vibrationselementet och därmed skapar de vibrationer som behövs för att komprimera marken.
• Vibrationselement – Detta element skapar vibrationerna som driver markvibratorn framåt och trycker ned marken. Det är kopplat till motorn och överför vibrationerna direkt till bottenplattan.
• Bottenplatta – Bottenplattan är den del som direkt kontaktar marken. Den är vanligtvis tillverkad av slitstarkt material, som Hardox®-plåt, och kommer i olika storlekar beroende på maskinens kapacitet. Storleken på bottenplattan avgör hur stor yta maskinen kan täcka.
• Ramskydd och lyftögla – Ramskyddet skyddar maskinens inre delar, såsom motorn och vibrationselementet, från yttre skador. Lyftöglan används för att enkelt transportera maskinen med kran eller annat lyftverktyg.
• Handtag – Handtaget används för att styra markvibratorn. Moderna modeller har ergonomiska handtag med vibrationsdämpning, vilket minskar belastningen på operatören och ökar komforten vid längre användning.

Swepacs bränsledrivna markvibratorer

Swepac erbjuder ett brett sortiment av bränsledrivna markvibratorer som är utformade för att hantera olika typer av komprimeringsarbeten, från mindre trädgårdsprojekt till stora byggarbetsplatser. Dessa maskiner drivs antingen av bensin eller diesel och är kända för sin kraftfulla prestanda och långvariga drift.

Framåtgående modeller:

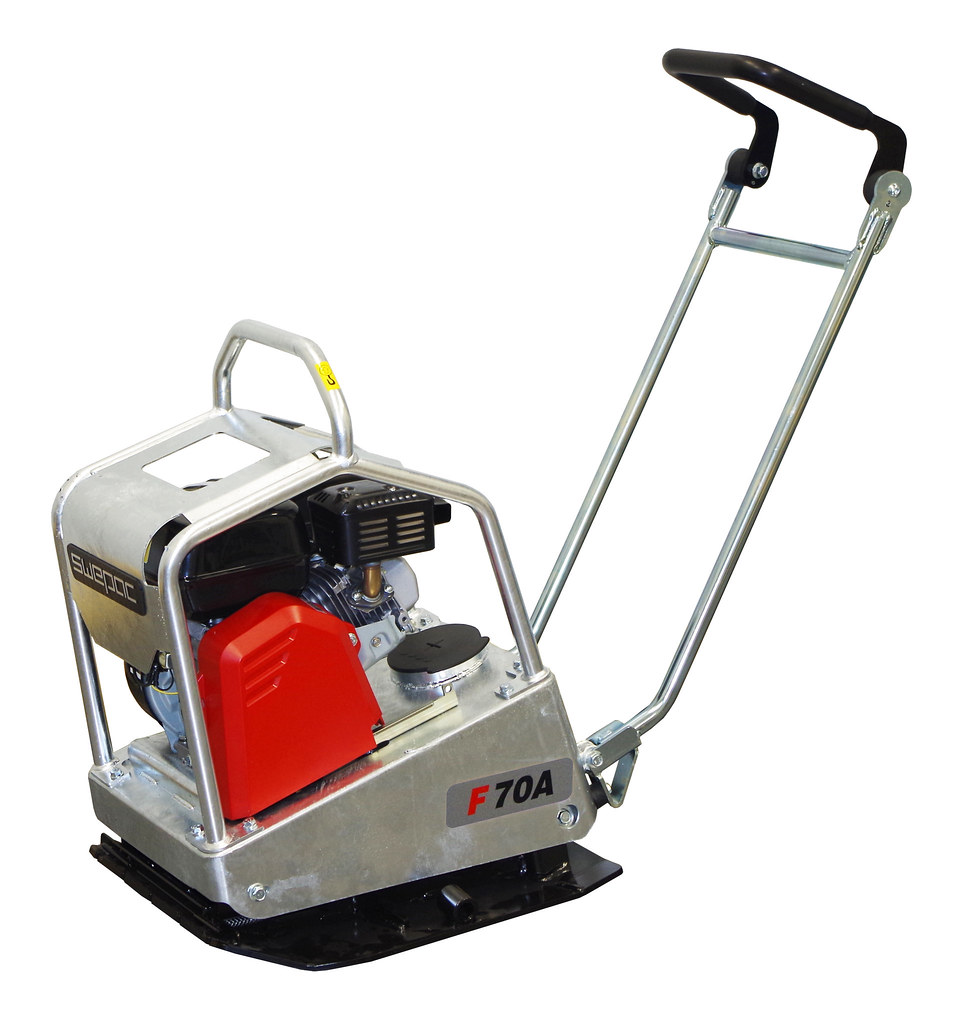

• Swepac F70A Markvibrator – Denna bensindrivna markvibrator väger 79 kg och har en motorstyrka på 2,4 kW. Med en centrifugal¬kraft på 11 kN är Swepac F 70A perfekt för mindre arbeten som asfaltsläggning och stenläggning. Maskinen är utrustad med en 12-liters vattentank för att kyla asfalten vid läggning, vilket gör den idealisk för asfalteringsprojekt.

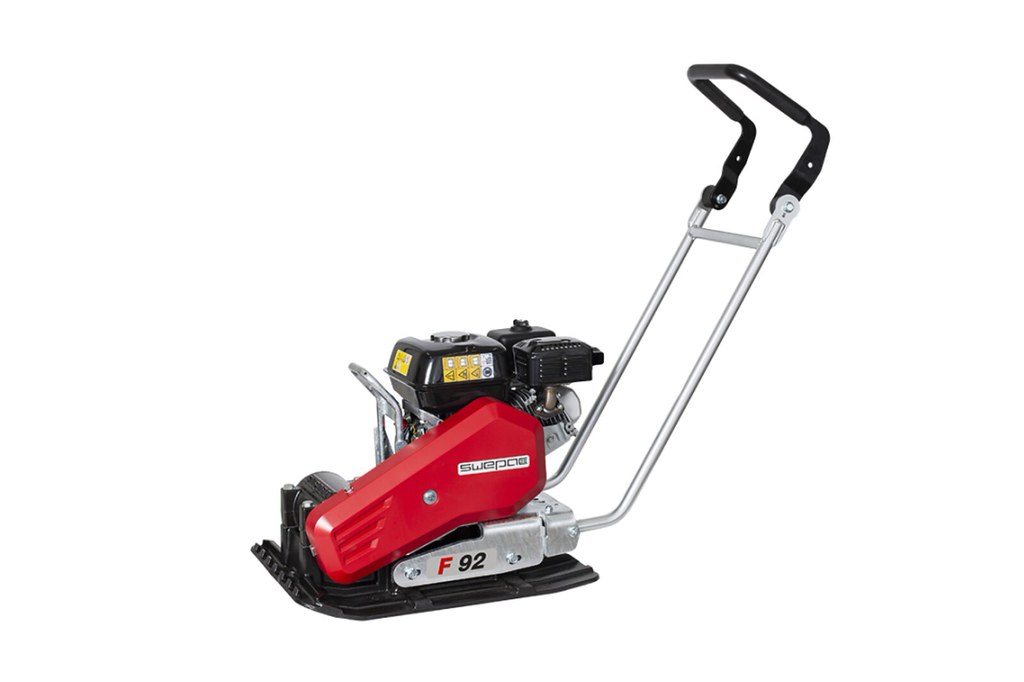

• Swepac F92A Markvibrator – Swepac F 92 är en allroundmodell som väger 88 kg och genererar en centrifugal¬kraft på 19 kN. Med sin mångsidiga design kan den användas för att packa sand, grus och stenläggningar. Den robusta Honda-motorn ger en effekt på 3,6 kW, vilket gör den lämplig för medelstora byggprojekt.
• Swepac F140 Markvibrator – Med en vikt på 141 kg och en motoreffekt på 3,6 kW är Swepac F 140 en kraftfull maskin som genererar en centrifugal¬kraft på 19 kN. Den är idealisk för tyngre arbeten som vägbyggen och förberedelse av husgrunder. Maskinens robusta konstruktion och stora bottenplatta gör att den kan hantera stora arbetsytor på kort tid.

Fram- och backgående modeller:

• Swepac FB160 Markvibrator – Den bensindrivna FB 160 är en kraftfull maskin som väger 160 kg och har en motoreffekt på 4,3 kW. Den genererar en centrifugal¬kraft på 32 kN och är utrustad med ett vibrationsdämpande handtag för ökad komfort. FB 160 är perfekt för arbete i trånga utrymmen, som rörgravar och andra svåråtkomliga platser.
• Swepac FB240 Markvibrator – Swepac FB 240 är en bensindriven modell som väger 240 kg och är utformad för att hantera tunga packningsarbeten. Med en centrifugal¬kraft på 38 kN och en motoreffekt på 6,5 kW är den ett pålitligt val för större byggarbetsplatser. Den robusta konstruktionen och varmförzinkade ramen ger lång hållbarhet och skyddar mot korrosion.
• Swepac FB255 Markvibrator – Den dieseldrivna FB 255 väger 265 kg och har en motoreffekt på 4,6 kW. Maskinen genererar en imponerande centrifugal¬kraft på 40 kN, vilket gör den idealisk för stora anläggningsprojekt. Den robusta konstruktionen och slitstarka Hardox®-bottenplattan gör att maskinen kan hantera de tuffaste arbetsmiljöerna.
• Swepac FB450 Markvibrator – Swepac FB 450 är en av de mest kraftfulla modellerna i Swepacs sortiment. Den väger 445 kg och har en motoreffekt på 6,3 kW. Med en centrifugal¬kraft på 60 kN är FB 450 designad för de mest krävande packningsuppgifterna, som stora vägbyggen och andra tunga anläggningsarbeten. Maskinen har avancerad hydraulik och vibrationsdämpning, vilket gör den både effektiv och bekväm att använda.

Swepacs eldrivna markvibratorer

Swepacs eldrivna markvibratorer erbjuder en miljövänlig lösning för komprimerings

arbeten. Dessa maskiner drivs av batterier, vilket gör dem både tysta och avgasfria, vilket är en stor fördel i tätbebyggda områden eller inomhus där utsläpp och buller måste minimeras.

Framåtgående modeller:

• Swepac F50B Markvibrator – Swepac F 50B är en kompakt eldriven markvibrator som väger 52 kg och är utrustad med ett 1,0 kWh litiumjonbatteri. Denna maskin är idealisk för mindre packningsarbeten som justering av markytor och stenläggningar. Med en drifttid på över en timme är F 50B särskilt användbar i inomhusmiljöer eller dåligt ventilerade utrymmen.

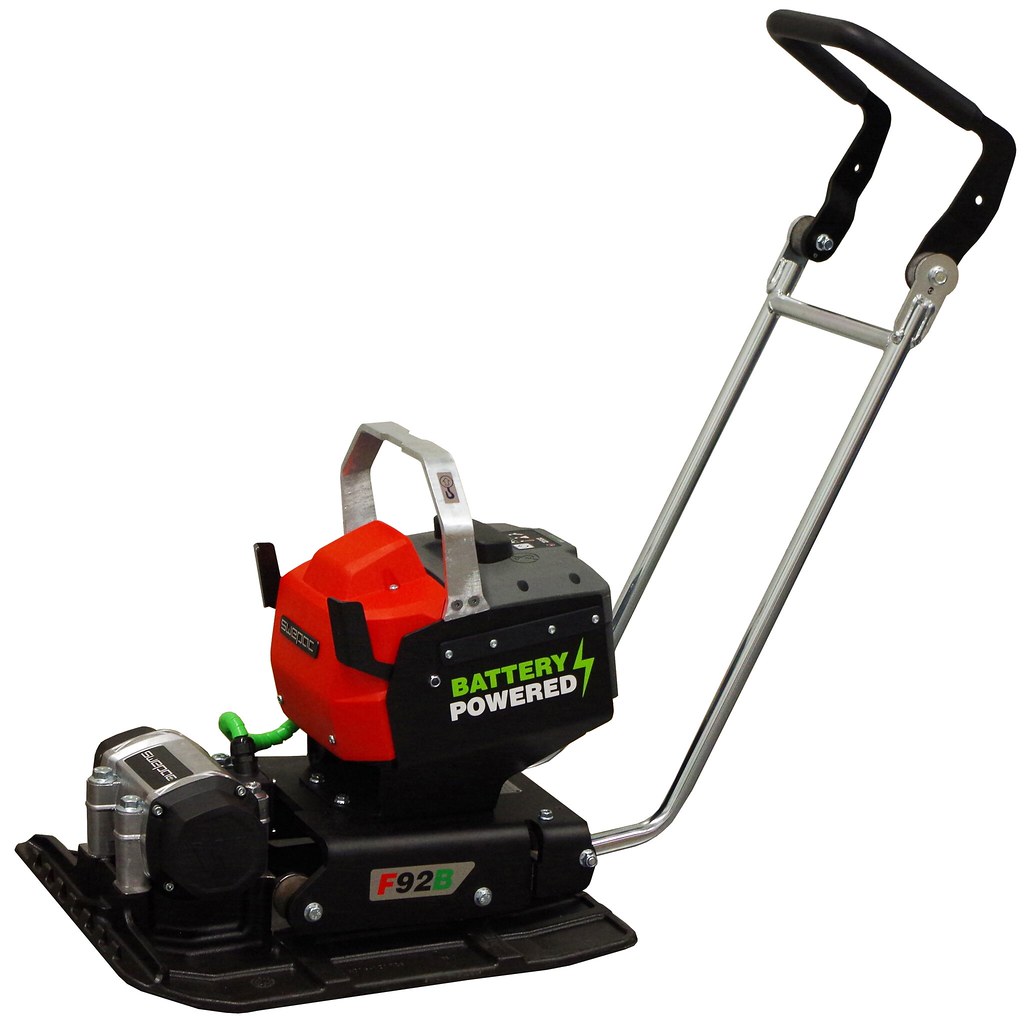

• Swepac F92B eGX Markvibrator – Denna eldrivna markvibrator väger 91 kg och har en drifttid på cirka 30 minuter. Med en centrifugal¬kraft på 15 kN är den ett utmärkt val för mindre projekt som stenläggning och arbete i trånga utrymmen. Den tysta och avgasfria driften gör den särskilt lämplig för arbete i känsliga miljöer.

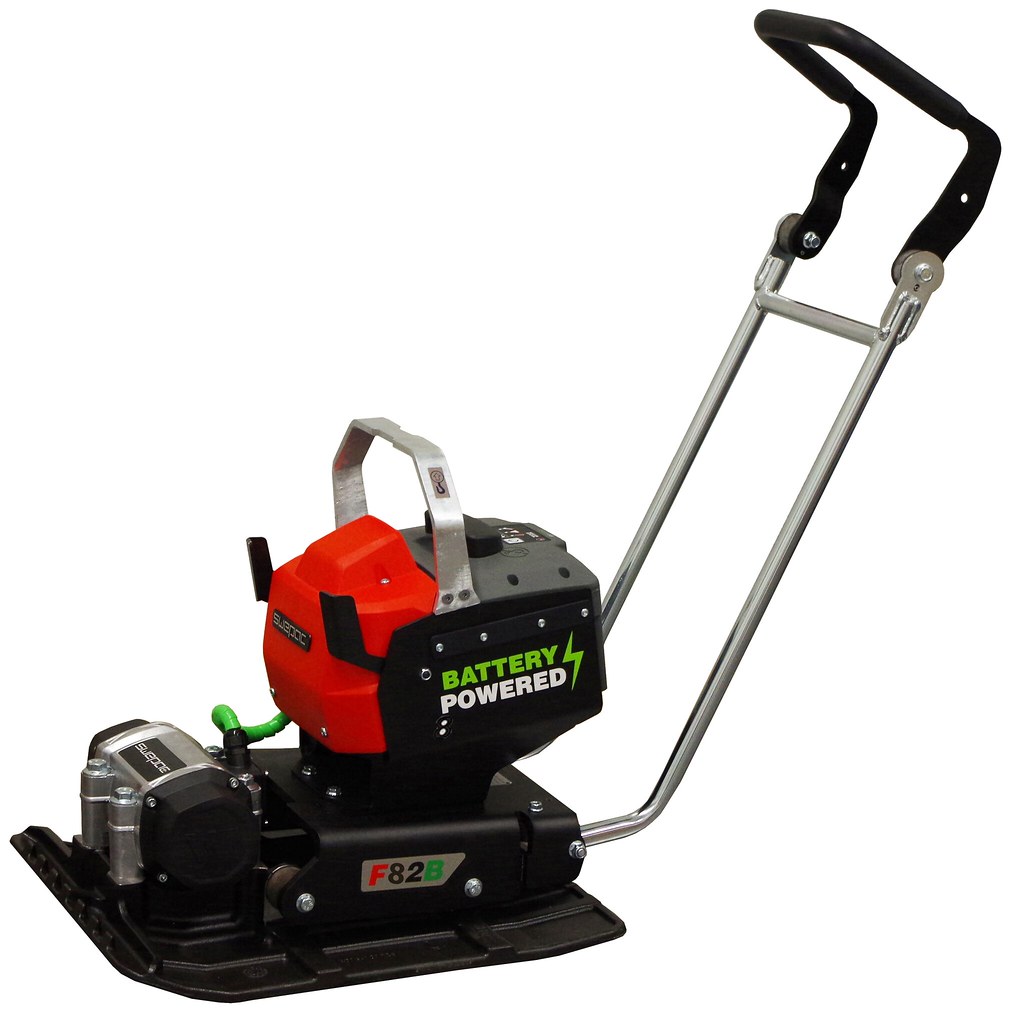

• Swepac F82B eGX Markvibrator – Swepac F 82B är en större eldriven modell med en vikt på 96 kg och en bredare bottenplatta för att täcka större ytor. Maskinen har en drifttid på upp till 30 minuter och erbjuder hög precision för packning av stenläggningar och asfaltytor.

Fram- och backgående modeller:

• Swepac FB200B Markvibrator – Denna eldrivna markvibrator väger 100 kg och har en drifttid på cirka 55 minuter. Maskinen har en motoreffekt på 1,5 kW och ett 1,2 kWh batteri, vilket gör den lämplig för medelstora projekt. FB 200B:s fram- och backgående rörelser gör den idealisk för arbete i trånga utrymmen där det krävs både precision och kraft.
• Swepac FB300B Markvibrator – Swepac FB 300B är en kraftfull eldriven modell som väger 289 kg och genererar en centrifugal¬kraft på 40 kN. Den är utrustad med en 8,0 kW motor och har en drifttid på upp till två timmar, vilket gör den till ett utmärkt val för större packningsarbeten där tunga material som makadam eller grovt grus måste hanteras effektivt.

Jämförelse mellan bränsledrivna och eldrivna markvibratorer

Både bränsledrivna och eldrivna markvibratorer har sina fördelar och nackdelar, beroende på användningsområde och specifika behov. Här är en jämförelse av dessa två typer av maskiner:

Bränsledrivna markvibratorer:

Fördelar:

• Längre driftstid – Bränsledrivna modeller kan köras längre utan behov av att byta batteri eller ladda, vilket gör dem idealiska för stora projekt.
• Högre kraft – Bränsledrivna maskiner har generellt sett kraftfullare motorer och kan hantera tyngre arbetsuppgifter, som stora vägbyggen eller husgrunder.
• Flexibilitet – Eftersom de inte är beroende av elektricitet kan de användas på platser utan tillgång till el, vilket gör dem mångsidiga och användbara i avlägsna områden.

Nackdelar:

• Buller och utsläpp – Bränsledrivna maskiner genererar både buller och avgaser, vilket kan vara problematiskt i tätbebyggda områden eller inomhusmiljöer.
• Högre underhåll – Dessa maskiner kräver regelbundet underhåll, som att fylla på bränsle, byta olja och rengöra luftfilter, vilket kan leda till ökade driftskostnader.

Eldrivna markvibratorer:

Fördelar:

• Miljövänliga – Eldrivna markvibratorer är avgasfria och tystare, vilket gör dem perfekta för arbete i tätbebyggda områden eller inomhus där utsläpp och buller är oönskade.
• Lägre underhåll – Eldrivna modeller kräver mindre underhåll eftersom de inte har några vätskor som behöver bytas ut, och det finns inga förbränningsrelaterade delar som måste rengöras.

Nackdelar:

• Kortare driftstid – Eldrivna markvibratorer har en begränsad drifttid beroende på batteriets kapacitet, och kan kräva laddning eller batteribyte under längre arbetspass.
• Lägre kraft – Eldrivna modeller tenderar att ha lägre kraft än sina bränsledrivna motsvarigheter, vilket gör dem mindre lämpliga för tunga arbetsuppgifter som kräver hög centrifugal¬kraft.

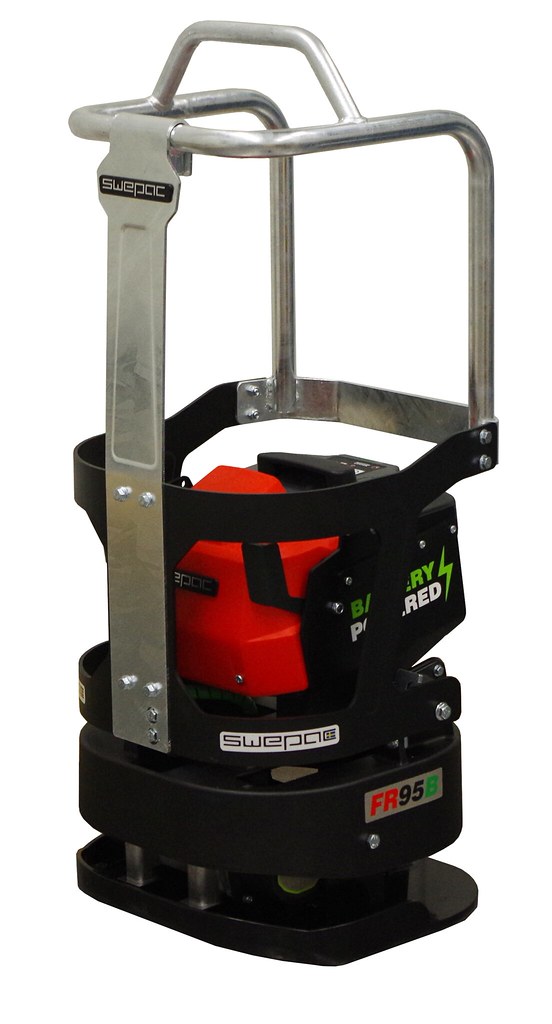

Swepac FR 95 Rundpadda

Swepac FR 85 har varit en favorit inom byggindustrin tack vare sin unika design och förmåga att arbeta i trånga utrymmen. Den runda bottenplattan gjorde den särskilt användbar vid packning runt pelare, fundament och brunnar, där andra maskiner hade svårt att komma åt.

Swepac har nu uppdaterat denna populära modell och lanserat Swepac FR 95 Rundpadda, som kombinerar alla fördelarna med FR 85, men med förbättrad ergonomi och prestanda. Den nya FR 95 är utrustad med en starkare motor och förbättrade vibrationsdämpande funktioner, vilket gör den mer bekväm att använda under längre arbetspass.

En av de största nyheterna i FR-serien är introduktionen av den eldrivna modellen FR 95B Rundpadda. Denna batteridrivna version erbjuder samma precision och kapacitet som den bensindrivna modellen, men med fördelen av en tyst och avgasfri drift. Detta gör FR 95B till ett idealiskt val för arbete i tätbebyggda områden eller inomhus, där buller och utsläpp måste minimeras.

Asfaltpaddor

När det gäller asfaltläggning krävs specialiserade markvibratorer, kända som asfaltpaddor, för att säkerställa att asfalten packas jämnt och ordentligt. Dessa maskiner är utrustade med vattentankar och sprutmunstycken för att kyla asfalten under arbetets gång och förhindra att den fastnar på bottenplattan. Asfaltpaddor är nödvändiga för att skapa en slitstark och hållbar asfaltsyta.

• Swepac F 70A Asfaltpadda – F 70A är en av Swepacs mest populära modeller för asfaltläggning. Den är utrustad med en 12-liters vattentank som hjälper till att kyla asfalten och förhindrar att den fastnar på bottenplattan. Maskinens lättmanövrerade design gör den till ett idealiskt val för mindre asfaltläggningsprojekt.
• Swepac F 92A Asfaltpadda – Swepac F 92A är en annan modell som är speciellt designad för asfaltläggning. Med sin 11-liters vattentank och justerbara vattenflöde är F 92A perfekt för att hålla asfalten sval och förhindra att den fastnar. Den kompakta designen gör att den enkelt kan användas i trånga utrymmen, vilket gör den till ett populärt val vid vägbyggen och reparationer.

Vanliga funktioner och finesser hos en markvibrator

Moderna markvibratorer har ett antal funktioner som gör dem effektiva och lättanvända:

• Vibrationsdämpning – Vibrationsdämpande handtag minskar belastningen på operatören och gör maskinen bekvämare att använda.
• Fram- och backgående funktion – Ger ökad flexibilitet och gör att maskinen kan användas på svåråtkomliga platser.
• Justerbar hastighet – Vissa modeller har en automatisk hastighetsreglering som justerar maskinens hastighet beroende på underlaget.

Vanliga beståndsdelar i en markvibrator

• Motor – Drivs antingen av bensin, diesel eller el och genererar den kraft som behövs för att skapa vibrationer.
• Bottenplatta – Kommer i direkt kontakt med marken och överför vibrationerna.
• Vibrationselement – Skapar den rörelse som driver markvibratorn framåt och komprimerar marken.
• Handtag – Används för att styra maskinen, och vissa modeller har vibrationsdämpning för att öka komforten.

Hur väljer man rätt markvibrator?

När du ska välja en markvibrator är det viktigt att tänka på följande faktorer:

• Typ av arbete – Mindre maskiner passar trädgårdsarbete och stenläggning, medan större modeller behövs för vägbyggen och tyngre arbeten.
• Storlek och vikt – Tyngre maskiner kan packa material djupare och är mer lämpade för stora projekt.
• Bränsledriven eller eldriven – Bränsledrivna modeller har mer kraft och längre driftstid, medan eldrivna modeller är tystare och mer miljövänliga.
• Framåtgående eller fram- och backgående – För större arbetsytor är en fram- och backgående modell att föredra, eftersom den ger mer kontroll och flexibilitet.

Säker användning av markvibratorer

Att arbeta med markvibratorer innebär mer än bara att starta maskinen och föra den över ytan som ska komprimeras. Det kräver en djup förståelse för markvibratorns funktioner, arbetsområdets egenskaper och de specifika krav som varje projekt ställer. Operatören måste ha rätt utbildning och kunskap för att kunna bedöma vilken typ av markvibrator som är mest lämplig för varje specifik uppgift, hur den ska manövreras för optimal effekt och hur man undviker potentiella faror. Här är några viktiga säkerhetsaspekter att beakta vid användning av markvibratorer:

• Utbildning och kunskap - Det är viktigt att operatörerna har rätt utbildning och förstår både markvibratorns och arbetsområdets specifika krav. Att känna till hur markvibratorn fungerar under olika förhållanden är avgörande för säker drift.
• Kontroll av utrustningen - Innan arbete påbörjas inspektera noggrant markvibratorn för eventuella tecken på slitage eller skador. Kontrollera att alla komponenter är säkert fastsatta och att maskinen är i gott skick för användning.
• Använd personlig skyddsutrustning (PSU) - Operatören och alla närvarande på arbetsplatsen ska bära skyddsutrustning såsom skyddshjälmar, skyddsglasögon, hörselskydd och skyddsskor för att minimera riskerna för skador.
• Säkerställ ett säkert arbetsområde - Håll arbetsområdet rent och fritt från onödiga hinder. Se till att arbetsområdet är väl avgränsat och att obehöriga personer håller sig på säkert avstånd från maskinen under drift.
• Känn till maskinens begränsningar - Var medveten om markvibratorns kapacitet och begränsningar. Att överbelasta maskinen eller använda den på ett felaktigt sätt kan leda till skador eller maskinfel. Läs alltid användarmanualen vid förstagångs användning.
• Var uppmärksam - Var ständigt medveten om din omgivning när du använder markvibratorn. Se till att arbetsområdet är säkert och att ingen riskerar att skadas av utrustningen eller det arbete som utförs.
• Regelbundet underhåll - Utför regelbundet underhåll och inspektioner av markvibratorn för att säkerställa att den alltid är i bästa möjliga skick. Regelbundet underhåll bidrar till att förebygga oväntade maskinstopp och förlänger utrustningens livslängd.

Packningsdjup för markvibrator

Vid markvibrering är det viktigt att packningsgraden varierar beroende på materialets sammansättning, lerhalt och fuktighetsnivå. Om du behöver packa djupare än vad som rekommenderas för varje maskin, bör packningen ske i lager för bästa resultat. Nedan finns en översikt över maximalt packningsdjup för olika typer av markvibratorer.

Dessa riktlinjer hjälper till att säkerställa en effektiv och jämn packning av olika underlag.

Underhåll av markvibratorer

Service och underhåll av markvibratorer är viktigt för att säkerställa att dessa maskiner fungerar optimalt och håller längre. Kontinuerligt underhåll minskar risken för plötsliga driftstopp, förlänger utrustningens livslängd och ser till att kompakteringsarbetet utförs effektivt och säkert. En välunderhållen markvibrator ger inte bara bättre prestanda men bidrar även till en säkrare arbetsmiljö. Här följer en omfattande guide till service av markvibratorer:

• Regelbunden inspektion och rengöring - En grundlig inspektion bör utföras regelbundet, helst före och efter varje användning. Detta innebär att visuellt granska maskinen för eventuella tecken på slitage, skador eller lösa komponenter. Särskild uppmärksamhet bör ges åt komponenter som handtag, kontroller, plattor och vibratorelementet. Efter varje användning är det viktigt att rengöra markvibratorn noggrant för att avlägsna allt fastsittande material som jord, lera eller asfalt, vilket kan minska effektiviteten och orsaka onödigt slitage.
• Smörjning - Rörliga delar och komponenter som kräver regelbunden smörjning bör kontrolleras och smörjas enligt tillverkarens rekommendationer. Korrekt smörjning minskar friktion och slitage och förebygger därmed slitage och förlänger utrustningens livslängd. Använd alltid den typ av smörjmedel som rekommenderas av tillverkaren för bästa resultat.
• Kontroll av vibrationselement - Vibrationselementet är hjärtat i markvibratorn och kräver särskild uppmärksamhet. Kontrollera att mekanismen fungerar korrekt och att det inte finns några oljud som kan tyda på inre skador eller problem. Det kan innebära att man behöver justera eller byta ut delar som är slitna eller skadade.
• Byte av slitdelar - Vissa delar av markvibratorn, såsom plattor och vulkollanplatta, utsätts för hög belastning och slits över tid. Dessa komponenter bör kontrolleras regelbundet och bytas ut vid behov för att upprätthålla maskinens effektivitet och förhindra skador på underlaget som bearbetas.
• Batteridrivna markvibratorer - För batteridrivna markvibratorer är det viktigt att regelbundet kontrollera och underhålla batteriet. Detta inkluderar underhållsladdning av batterier som inte används och att fulladda batteriet innan användning. Det är även viktigt att förvara det i rätt temperaturförhållanden och att följa tillverkarens instruktioner för laddning och underhåll.

Frågor och svar om markvibrator

Hur fungerar en markvibrator?

En markvibrator fungerar genom att motorn driver ett vibrationselement som genererar vibrationer. Dessa vibrationer överförs till bottenplattan, som sedan trycker ned marken och skapar en komprimerad yta.

Vad används en markvibrator till?

En markvibrator används för att komprimera markmaterial som sand, grus och asfalt, vilket är viktigt för att skapa en stabil grund för bygg- och anläggningsarbeten.

Vad är skillnaden mellan en framåtgående och en fram- och backgående markvibrator?

En framåtgående markvibrator rör sig bara framåt och används för enklare packningsarbeten. En fram- och backgående markvibrator kan röra sig i båda riktningarna, vilket ger ökad kontroll och flexibilitet, särskilt på trånga arbetsplatser.

Kan jag använda en markvibrator på våt mark?

Ja, det är till och med rekommenderat att marken är fuktig, eftersom detta gör det lättare att komprimera materialet och ger ett bättre resultat.

Vilken markvibrator är bäst för asfaltläggning?

Asfaltpaddor som Swepac F 70A och F 92A är bäst för asfaltläggning, eftersom de är utrustade med vattentankar för att kyla asfalten och förhindra att den fastnar på bottenplattan.
